싱크홀 발생 원인과 예방 기술



1.싱크홀 기본 설명

싱크홀은 지표면 하부에 있는 공동이 갑작스럽게 발생하여 표층 지반이 함몰되는 현상으로, 주로 자연적 또는 인위적인 원인에 의해 발생합니다2. 자연적 원인은 주로 석회암의 용해로 인한 지반 침하이며, 인위적 원인은 지하 시설물의 노후화나 공사 중 발생하는 누수로 인해 지반의 안정성이 저하되는 경우가 많습니다

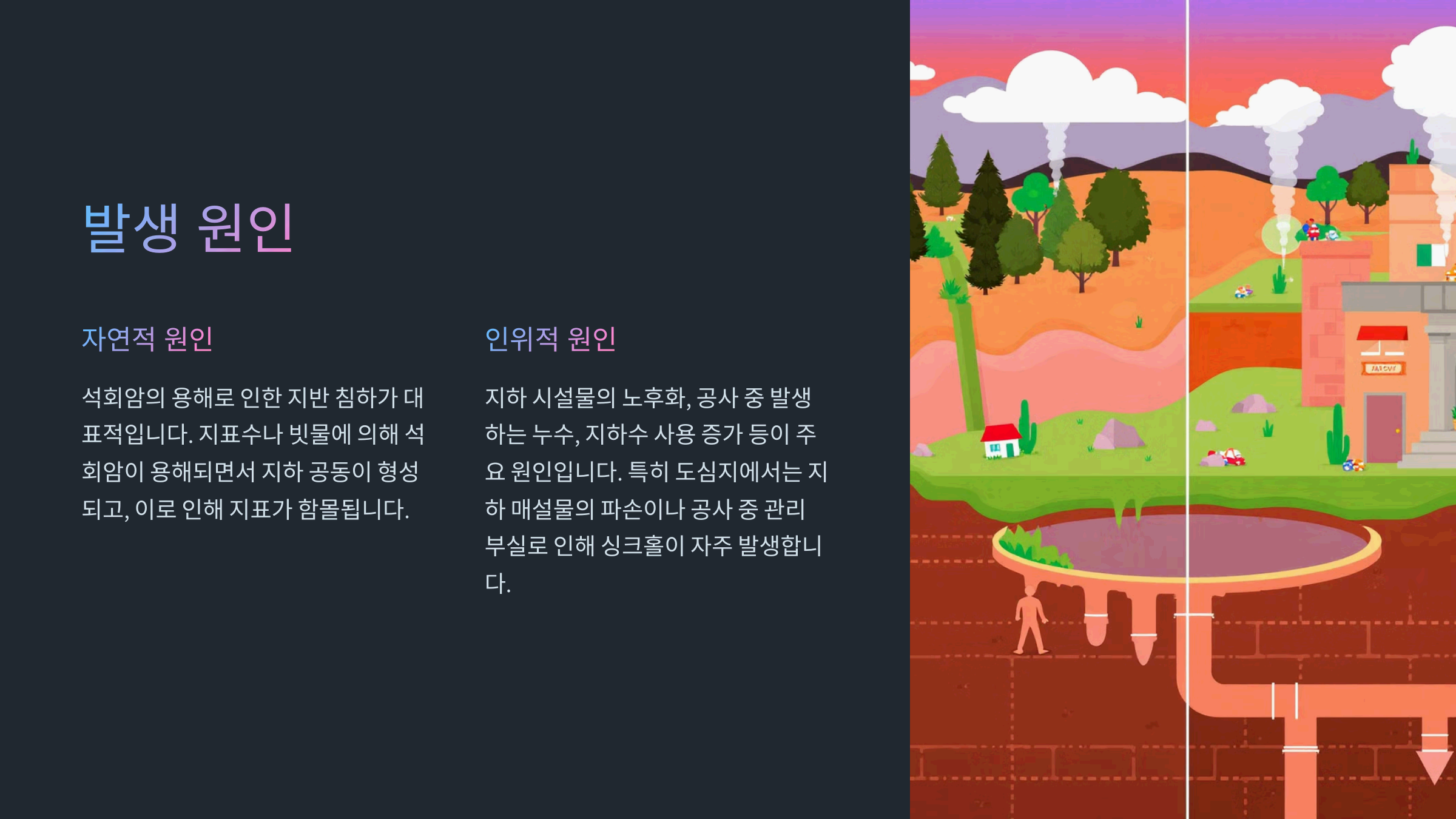

2.발생 원인

싱크홀의 발생 원인은 크게 자연적과 인위적으로 나뉩니다.

• 자연적 원인: 석회암의 용해로 인한 지반 침하가 대표적입니다. 지표수나 빗물에 의해 석회암이 용해되면서 지하 공동이 형성되고, 이로 인해 지표가 함몰됩니다
• 인위적 원인: 지하 시설물의 노후화, 공사 중 발생하는 누수, 지하수 사용 증가 등이 주요 원인입니다. 특히 도심지에서는 지하 매설물의 파손이나 공사 중 관리 부실로 인해 싱크홀이 자주 발생합니다
•

3.전조 증상

싱크홀이 발생하기 전에는 여러 전조 증상이 나타날 수 있습니다.

• 도로 불균형: 도로가 울퉁불퉁 해지거나 일부가 깨지는 현상이 나타날 수 있습니다3.
• 물웅덩이: 비가 오지 않았는데도 도로가 젖어 있는 경우가 있습니다3.
• 소리: 땅이 울렁거리는 소리가 들릴 수 있습니다1.
• 시설물 기울기: 나무나 전봇대 등이 한쪽으로 기울어지는 현상도 전조 증상 중 하나입니다
•

4.싱크홀 탐사 방법

싱크홀 탐사에는 다양한 장비와 기술이 사용됩니다.

1. 지표투과레이더(GPR): 지표 아래의 구조를 비파괴적으로 조사할 수 있는 장비로, 싱크홀의 위치와 크기를 파악하는 데 유용합니다
2. 하부 공동 조사 장비: 노반 하부의 공동을 확인하기 위해 차량 탑재형 안테나를 사용하여 30cm 이내의 하부 공동을 조사합니다
3. 지반침하 조사 장비: 노반 하부의 지반 침하 지점을 확인하기 위해 4m 이내의 지반 침하를 조사하는 장비가 사용됩니다

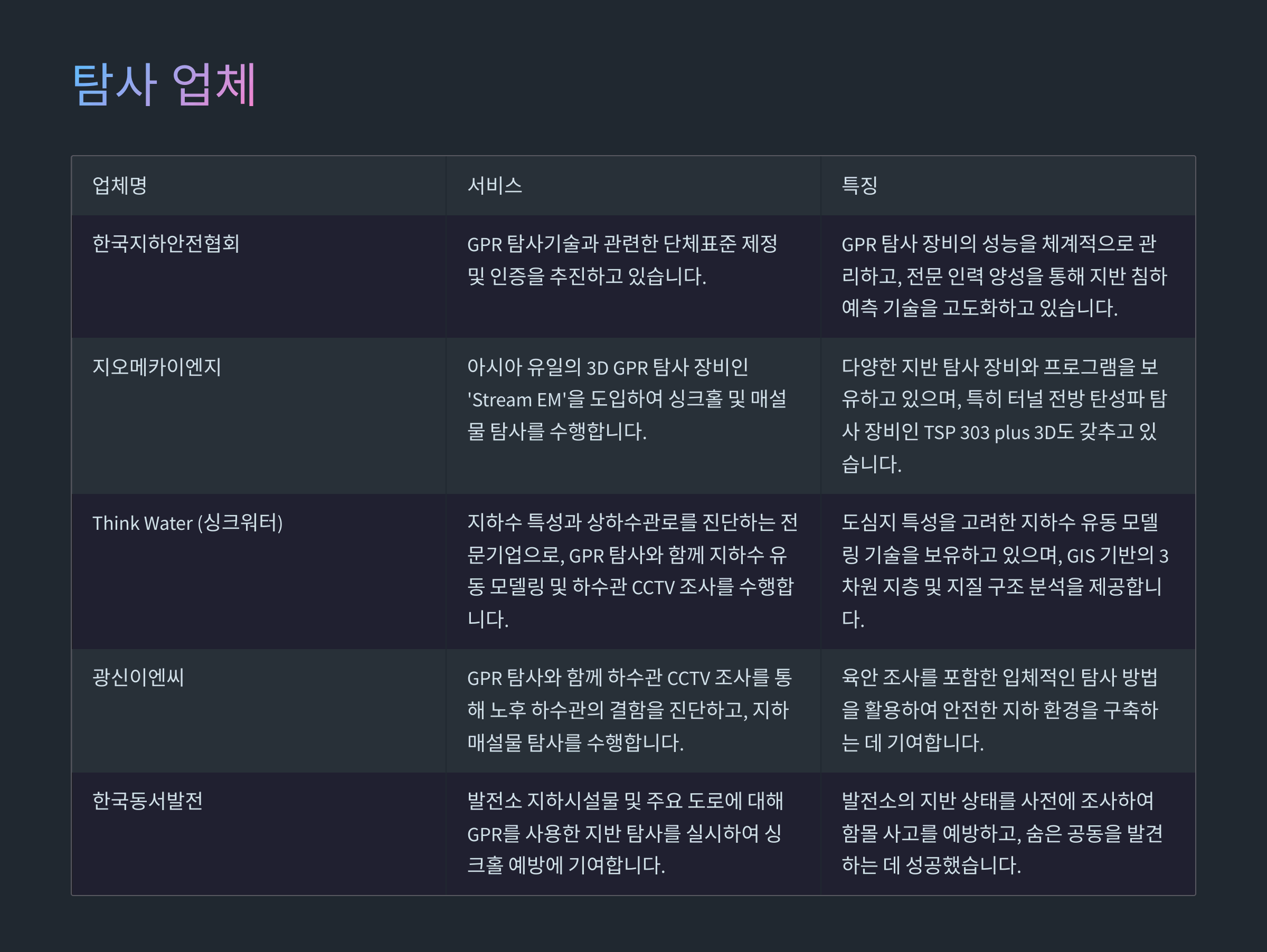

5.탐사 업체



국내 싱크홀 탐사업체는 다양한 기술과 장비를 활용하여 싱크홀의 위치와 크기를 조사하고 예방 및 복구 조치를 추천합니다. 주요 업체와 그들의 서비스를 아래에 설명합니다.

1) 한국지하안전협회

• 서비스: GPR 탐사기술과 관련한 단체표준 제정 및 인증을 추진하고 있습니다. 이는 GPR 장비의 성능을 표준화하여 지하 공동 조사의 신뢰성을 높이는 데 기여합니다1.
• 특징: GPR 탐사 장비의 성능을 체계적으로 관리하고, 전문 인력 양성을 통해 지반 침하 예측 기술을 고도화하고 있습니다.
•

2) 지오메카이엔지

• 서비스: 아시아 유일의 3D GPR 탐사 장비인 'Stream EM'을 도입하여 싱크홀 및 매설물 탐사를 수행합니다. 이 장비는 넓은 영역을 빠르게 탐사할 수 있으며, 높은 정확도를 제공합니다2.
• 특징: 다양한 지반 탐사 장비와 프로그램을 보유하고 있으며, 특히 터널 전방 탄성파 탐사 장비인 TSP 303 plus 3D도 갖추고 있습니다.

3) Think Water (싱크워터)

• 서비스: 지하수 특성과 상하수관로를 진단하는 전문기업으로, GPR 탐사와 함께 지하수 유동 모델링 및 하수관 CCTV 조사를 수행합니다3.
• 특징: 도심지 특성을 고려한 지하수 유동 모델링 기술을 보유하고 있으며, GIS 기반의 3차원 지층 및 지질 구조 분석을 제공합니다.

4) 광신이엔씨

• 서비스: GPR 탐사와 함께 하수관 CCTV 조사를 통해 노후 하수관의 결함을 진단하고, 지하 매설물 탐사를 수행합니다4.
• 특징: 육안 조사를 포함한 입체적인 탐사 방법을 활용하여 안전한 지하 환경을 구축하는 데 기여합니다.

5) 한국동서발전

• 서비스: 발전소 지하시설물 및 주요 도로에 대해 GPR를 사용한 지반 탐사를 실시하여 싱크홀 예방에 기여합니다5.
• 특징: 발전소의 지반 상태를 사전에 조사하여 함몰 사고를 예방하고, 숨은 공동을 발견하는 데 성공했습니다.

6.보강 조치 공법

싱크홀 발생 후 보강 조치는 지반의 안정성을 회복하기 위해 필수적입니다.

1. 지반 보강: 싱크홀 주변의 지반을 보강하기 위해 콘크리트나 시멘트를 주입하여 지반의 안정성을 높입니다.
2. 지하 시설물 수리: 싱크홀 발생 원인이 지하 시설물의 파손일 경우, 해당 시설물을 수리하거나 교체합니다.
3. 지표면 복구: 싱크홀을 메우고 도로나 건물을 복구하여 원래 상태로 돌립니다.

7.예방 방법

싱크홀을 예방하기 위한 방법은 다음과 같습니다.

1. 정기적 탐사: 지표투과레이더(GPR) 등을 사용하여 정기적으로 지표 아래의 구조를 조사합니다3.
2. 지하 시설물 관리: 지하 시설물의 노후화를 방지하기 위해 정기적인 점검과 유지보수를 실시합니다2.
3. 지하수 관리: 지하수의 흐름을 조절하고 과다한 지하수 사용을 억제하여 지반의 안정성을 유지합니다3.

8.관련 법규

싱크홀 관련 법규는 주로 지하 시설물의 안전 관리와 관련이 있습니다. 한국에서는 지하안전법과 같은 법률이 지하 시설물의 안전을 규정하고 있으며, 싱크홀 발생 시 신속한 대응과 예방을 위한 조치가 강조되고 있습니다. 또한, 도시철도법과 도로법 등도 관련이 있을 수 있습니다.

이러한 법규는 지하 시설물의 안전을 확보하고 싱크홀 발생을 예방하기 위한 목적으로 마련되어 있으며, 지자체와 관련 기관이 이를 준수하고 관리해야 합니다.



9.비파괴적 탐사 방법

1. 지표투과레이더(GPR): GPR는 지표면 아래의 구조를 비파괴적으로 조사할 수 있는 방법으로, 싱크홀의 위치와 크기를 파악하는 데 유용합니다. 특히 얕은 지반의 세부 사항을 잘 파악할 수 있습니다
2. 전기 저항 탐사(Electrical Resistivity Tomography, ERT): 이 방법은 지하의 전기 저항을 측정하여 지반의 구조를 파악합니다. 특히 2D ERT는 싱크홀의 위치와 크기를 효과적으로 조사할 수 있습니다
3. 자기장 측정(Magnetic Survey): 지하의 자기장을 측정하여 지반의 변화를 감지할 수 있습니다.
4. 전자기 탐사(Electromagnetic Conductivity, EM): 지하의 전도성을 측정하여 싱크홀의 위치를 추정할 수 있습니다5.
5. 마이크로그라비티 측정(Microgravity Survey): 지하의 중력을 측정하여 지반의 밀도 변화를 감지합니다
6. 지진 탐사(Seismic Survey): 지진파를 이용하여 지하의 구조를 파악합니다. 특히 MASW(Multichannel Analysis of Surface Waves)와 같은 방법이 사용됩니다

10.파괴적 탐사 방법

1. 시추 및 코어링(Borehole Drilling and Rock Coring): 지표면을 시추하여 지하 샘플을 채취하고, 지반의 구조를 직접적으로 조사합니다
2. 기계적 프로빙(Mechanical Probing): 지표면을 일부 파거나 기계적으로 프로빙을 통해 지반의 상태를 조사합니다5.
3. 표면 프로빙(Surface Probing): 손으로 직접 지표면을 조사하거나 기계를 사용하여 지반의 상태를 빠르게 파악합니다5.

11.탐사 방법의 선택

탐사 방법의 선택은 사이트 조건과 탐사 목적에 따라 달라집니다. 예를 들어, 복잡한 지하 구조를 가진 지역에서는 여러 방법을 결합하여 사용하는 것이 효과적일 수 있습니다. 또한, 비용과 시간 효율성을 고려하여 적절한 방법을 선택해야 합니다

12.탐사 후 조치

탐사 후에는 싱크홀의 위치와 크기를 파악하여 보강 조치가 필요합니다. 보강 조치는 지반의 안정성을 회복하기 위해 콘크리트나 시멘트를 주입하거나, 지하 시설물을 수리하는 등의 방법이 사용됩니다. 또한, 싱크홀 발생을 예방하기 위해 정기적인 탐사와 유지보수가 중요합니다.



13. 최근 주요 싱크홀 사례

최근 싱크홀 발생 사례는 전 세계적으로 다양하게 보고되고 있습니다. 주요 사례를 요약하면 다음과 같습니다:

1) 영국 Godstone 싱크홀

• 발생 일자: 2025년 2월 말
• 위치: 영국 Surrey의 Godstone 마을
• 원인: 물관 파열로 인한 싱크홀 발생
• 영향: 약 30가구가 대피, 복구 작업이 수개월이 걸릴 것으로 예상1.

2) 한국 서울 Myeongil-dong 싱크홀

• 발생 일자: 2025년 3월 초
• 위치: 서울 강동구 명일동
• 원인: 물관 파열 가능성, 정확한 원인 조사 중
• 영향: 모터사이클 운전자가 사망, 여러 차량이 함몰

3) 브라질 Buriticupu 싱크홀

• 발생 일자: 최근 몇 주간
• 위치: 브라질 마라냥주 Buriticupu
• 원인: 강우로 인한 토양 침식과 불량한 건설 작업
• 영향: 약 1,200명이 위험에 처해 있으며, 여러 건물이 파괴됨3.

4) 미국 뉴저지 주 싱크홀

• 발생 일자: 2025년 3월 중순
• 위치: 뉴저지 주 Interstate 287
• 원인: 조사 중
• 영향: 교통 혼란 발생, 여러 차선 폐쇄

이러한 사례들은 싱크홀이 전 세계적으로 다양한 원인에 의해 발생할 수 있으며, 주로 물관 파열, 토양 침식, 불량한 건설 작업 등이 주요 원인으로 작용하고 있습니다.
